DeltaOhm LP NET 14, net radiometar

LP_NET_14.pdf(483.45 KB)

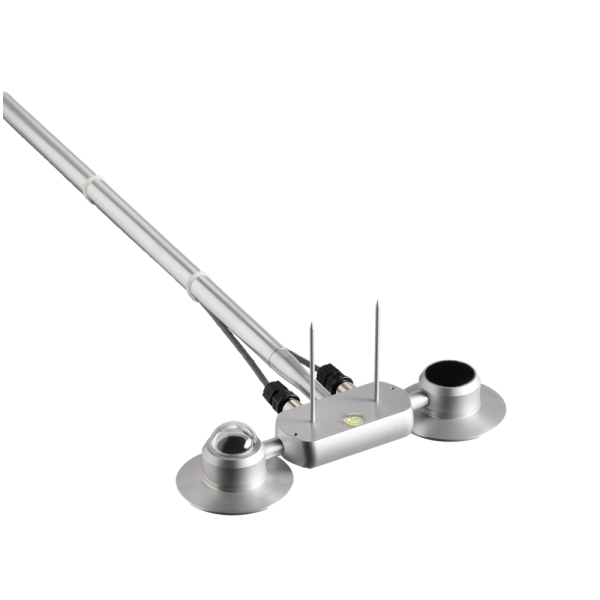

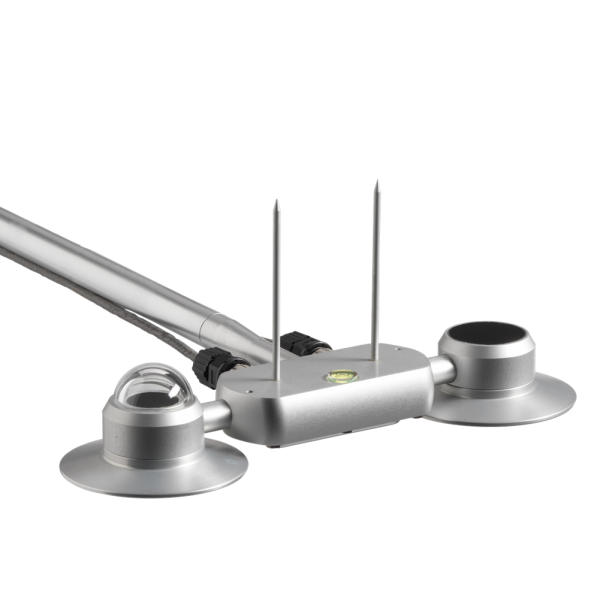

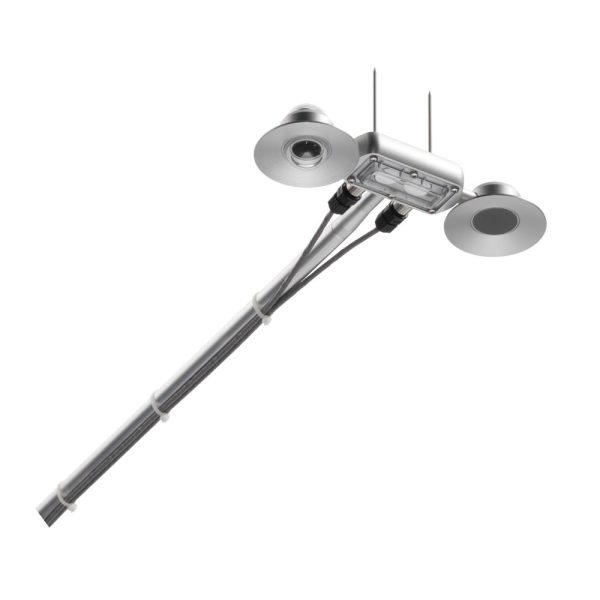

LP NET 14, 4-komponentni neto radiometar za mjerenje neto zračenja između 0.3μm i 45 um.
Sastoji od dva piranometra (jedan za mjerenje ukupnog zračenja Esw ↓ a drugi za mjerenje reflektiranog sunčevog zračenja Esw ↑) i par pirgeometetara (jedan za mjerenje infracrvenog zračenja koje emitira nebo EFIR ↓ a drugi za mjerenje infracrvenog zračenja koje emitira zemlja/površina/tlo EFIR ↑).
LP NET 14 opremljen je osjetnikom temperature (NTC).Mjerenje temperature je potrebno za mjerenja s dva pirgeometra, u stvari, daleko infracrvena izvedena je mjerenjem termopilskog izlaza i podatkom o temperaturi samog instrumenta.
Neto radiometar je pogodan za uporabu na otvorenom u svim vremenskim uvjetima i zahtijeva malo održavanja.

Princip rada:

Piranometri od kojih se sastoji LP NET 14 mjere zračenja valne duljine između 0.3μm do 3.0μm, a pirgeometri mjere iradijanciju u spektralnom rasponu između 4.5μm i 45μm. Piranometri se se temelje na termopilskom osjetniku čija je osjetljiva površina pokrivena mat crnom bojom, tako da instrument ne bi bio selektivan u različitim valnim duljinama. Spektralni raspon piranometra određuje se propusnošću dviju staklenih kupola tip K5 (vidi sl. 1).
Energija zračenja se apsorbira crnom površinom termopila, stvarajući razliku temperature između središta termopila (topli čvor) i tijela piranometra (hladni čvor)). Zahvaljujući Seebeck efektu, razlika temperature između toplog i hladnog spoaj pretvara se u razliku potencijala.

TEHNIČKE KARAKTERISTIKE
