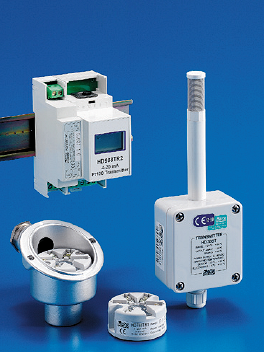

DeltaOhm HD778TR1, HD978TR1, HD978TR2, HD778-TCAL, 4…20mA, podesivi temperturni transmiter za termoparove (K, J, T, N), TC generator
Uređaji za mjerenje temperture i generator TC-a.
Opis proizvoda
HD788TR1_HD788TR1-I_HD786TR1_HD988TR1_HD988TR1-I_HD988TR2.pdf(245.97 KB)
HD 778TR1, HD 978TR1 i HD 978TR2 su 4 … 20mA 2-žičani podesivi pasivni transmiteri sa mikroprocesorom za termopar osjetnik tipa K, J, T i N. Pretvaraju generiranu vrijednost napona od strane termopara u linearan strujni signal uključen u rasponu 4 … 20mA. Korištenje digitalnih uređaja omogućava dobivanje izvrsne preciznost i stabilnosti tijekom vremena. Korisnik može postaviti 4 … 20mA (ili 20 … 4mA) izlaz na bilo koji raspon temperature u mjernom području uključene u mjernom području od termopara s minimalnim rasponu od 50 ° C. Raspon i tip termopara jednostavno se postavlja pomoću jedne tipke. LED označava alarm (slomljen ili nije spojen senzor), i pomaže korisniku tijekom programiranja. Štoviše, transmiteri su zaštićeni od inverzje polariteta.
HD778TR1 posebno dizajniran da bude instaliran na glavu DIN Tip B. HD978TR1 i HD978TR2 pogodni su za montažu na 35 mm DIN šinu. Iza 4 … 20mA izlaza, HD978TR2 ima 3 ½ znamenkasti (visina 10 mm) zaslon koji omogućuje prikazivanje izmjerenu temperaturu.
TEHNIČKE KARAKTERISTIKE @25°C 24Vdc.
| ULAZ | HD778TR1 | HD978TR1 | HD978TR2 |
| Osjetnik | Termopar tip K, J, T i N | ||
| Mjerni opseg | Termopar K: -200°C … +1200°C Termopar J: -200°C … +800°C Termopar T: -200°C … +300°C Termopar N: -200°C … +1200°C |
||
| Tvornički opeg | Tc = K – Range = 0…1000°C | ||
| Minimalni opseg | 50°C | ||
| Točnost | ±0,04%FS±0,04% of the reading or 0.5°C (the greater of the two values) | ||
| Radna temperatura | -30 … +80°C | 0 … +70°C | |
| Temperatura skladištenja | -40…+80°C | ||
| IZLAZ | |||
| Tip izlaza | 4…20 mA (ili 20…4 mA) 2 žice 22 mA ako je osjetnik pokvaren ili potrgan |
||
| Rezolucija | 4 μA | 4 μA Prikaz: 0,1°C T<200°C 1°C T>200°C |
|
| Napajanje | 9…30V cc (zaštita od inverzije polariteta) | ||
| Osjetljivot na promjene napona | 0,4 μA/V | ||
| Crvena LED | Uključuje se kod programiranja, sonda nije spojena ili u prekidu | ||
| Grijanje | 2 minute | ||
