DeltaOhm LP SD 18…, trajanje osunčanosti

LP_SD_18.pdf(387.16 KB)

LP SD18… mjeri status Sunca i vremensko trajanje osunčanosti. WMO (Svjetska meteorološka organizacija) definira trajanje osunčanosti kao vrijeme u kojem izravno sunčevo zračenja prelazi razinu od 120 W / m2.
LP SD18… mjeri zračenja s nizom fotodioda raspoređenih u određenom geometrijskom obliku koji omogućuje točno mjerenje u svim vremenskim uvjetima. Ovo rješenje se izbjegava upotrebu mehaničkih pokretnih dijelova i osigurava visoku pouzdanost tijekom vremena.
Instrumenata, osim što ukazuje na prisutnost sunca kako zahtijeva WMO, također mjeri izravno zračenje (SRD), dakle, može se koristiti kao low cost alternativa pirheliometra, čija je upotreba vezana uz pratitelja Sunca (Solar tracker).
Instrument je dostupan u tri verzije; razlika je u vrsti izlaza.

• LP SD 18.1 RS485 MODBUS‑RTU izlaz i volt-free izlaz (kontakt zatvoren = SRD ≥ 120 W/m²,  kontakt otvoren = SRD < 120 W/m2),
• LP SD 18.2 RS485 MODBUS‑RTU izlaz, analogni naponski izlaz 0…1 Vdc, odgovara 0…2000 W/m² direktnog zračenja, i digitalni naponski izlaz: 1V = SRD ≥ 120 W/m², kontakt otvoren = SRD < 120 W/m²),
• LP SD 18.3  SDI‑ 12 izlaz i volt-free izlaz (kontakt zatvoren = SRD ≥ 120 W/m², kontakt otvoren = SRD < 120 W/m²).

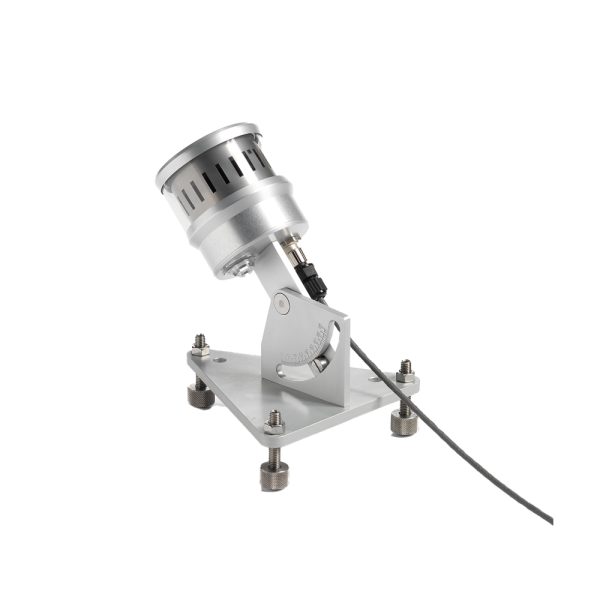

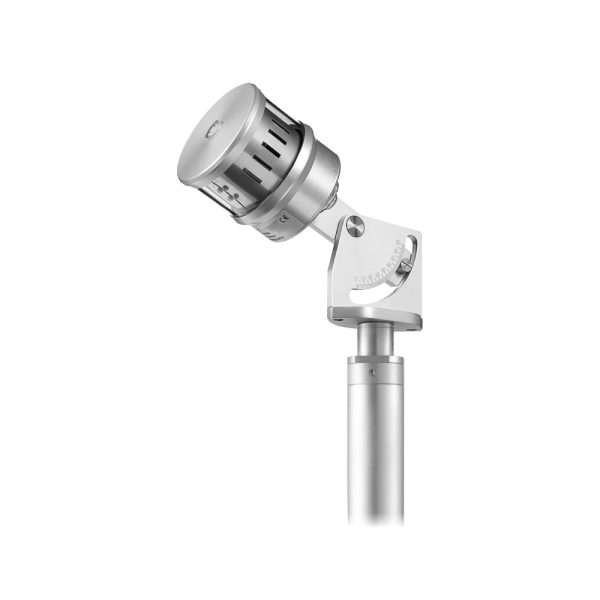

LP SD18 je opremljen s elementom za grijanje koji je odvojeno napajan i galvanski izoliran. Spriječava  pojavu kondenzacije na površinu stakla, na koju su osjetljivi elementi. Za oštre klime, gore navedene verzije su dostupne s dodatnim grijačem (opcija R, LP SD18.xR), koji spriječava stvaranje leda i zadržavanje snijega. Instrument ne treba podešavanje pozicije tijekom godine i može biti instaliran na jarbolu ili na pravilnu bazu za fiksiranje (opcija).

Primjena:

• od agronomije (poljoprivredne znanosti) za proučavanje rasta usjeva,
• do fotonaponskih sustava za provjeru njihovih perfomansi,
• za automatizaciju zgrada; automatsko otvaranje / zatvaranje rolete,  i općenito,
• na svim onim područjima gdje je potrebno pratiti prisutnost sunčeve svjetlosti.

Princip rada

LPSD18 bazira se na radu 16 osjetnika raspoređenih na takav način da je, u prisutnosti sunca, najmanje jedan od fotodetektori izložen sunčevoj svjetlosti  (uz difuznu komponentu). Ti osjetnici koji nisu izravno osvijetljeni koriste se za mjerenje raspršenog svjetla koje se oduzima od mjerenja osjetnika koji je direktn izložen svjetlu.Cilindrično staklo štiti senzore i unutarnje krugove instrumenta od vanjskih utjecaja i u isto vrijeme pruža izvrsnu transparentnost na suncu.
Kako bi se izbjeglo stvaranje kondenzata unutar instrumenta, pored grijača, LPSD18 se isporučuje sa spremnikom koji mora biti napunjen sa sredstvom za isušivanje; silikagel.

TEHNIČKE KARAKTERISTIKE
