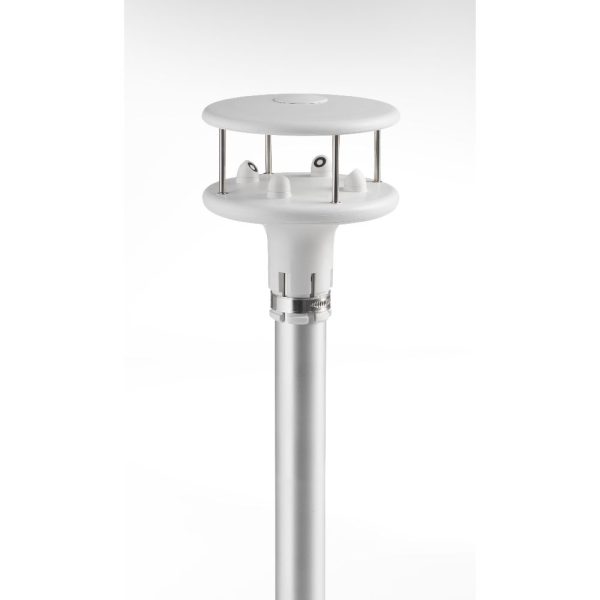

DeltaOhm HD53LS…, dvodimenzionalni ultrazvučni anemometar
Visoko osjetljivi uređaj za mjerenje malih brzina strujanja i smjera vjetra, U-V Kartezijeve komponente brzine vjetra.
Opis proizvoda
DeltaOHM-HD53LS-low-speed-anemometer-datasheet-en.pdf197.01 KB
Uređaji serije HD53LS… su dvo-dimenzionalni ultrazvučni statički anemometri za mjerenje:
- Brzina i smjer vjetra, U-V Kartezijeve komponente brzine vjetra,
- Udar/Nalet vjetra (samo verzija sa RS485 MODBUS-RTU izlazom).
Dostupne su dve verzije modela:
- HD53LS.A: sa dva analogna izlaza (jedan za brzinu a drugi za smjer), tvornički konfigurirani između 0…20mA (standardno), 0…1V, ‘0…5V (navesti kod naručivanja),
- HD53LS.S: sa RS485 MODBUS-RTU izlazom.
Prednosti:
- Ne postojanje pokretnih dijelova smanjuje održavanje,
- Velika osjetljivost za detektiranje malih brzina, koje nisu detektirane standardnim metodama,
- Mala potrošnja uređaja omogućava postavljanje na udaljenijim lokacijama, napajanje preko solarnih panela ili baterija,
- Brzo i jednostavno postavljanje (na 40mm stup),
- MODBUS-RTU izlaz omogućava rad u mreži.
Tipična primjena
- Vremenske/Meteorološke stanice,
- Monitoring životne sredine,
- Poljoprivreda,
- Sportski objekti,
- Aplikacije za marine i luke,
- Aerodromi,
- HVAC,
- Gradnja,
- Obnovljiva energija,
- Automatizacija zgrada.
TEHNIČKE KARAKTERSITIKE
Uređaji serije HD53LS… su dvo-dimenzionalni ultrazvučni statički anemometri za merenje:
- Brzina i smer vetra, U-V Kartezijeve komponente brzine vetra,
- Udar/Nalet vetra (samo verzija sa RS485 MODBUS-RTU izlazom).
Dostupne su dve verzije modela:
- HD53LS.A: sa dva avalogna izlaza (jedan za brzinu a drugi za smer), fabrički konfigurisani između 0…20mA (standardno), 0…1V, ‘0…5V (navesti kod naručivanja),
- HD53LS.S: sa RS485 MODBUS-RTU izlazom.
Prednosti:
- Ne postojanje pokretnih delova smanjuje održavanje,
- Velika osetljivost za detektovanje malih brzina, koje nisu detektovane standardnim metodama,
- Mala potrošnja uređaja omogućava postavljanje na udaljenijim lokacijama, napajanje preko solarnih panela ili baterija,
- Brzo i jednostavno postavljanje (na 40mm banderu),
- MODBUS-RTU izlaz omogućava rad u mreži.
Tipična primena
- Vremenske/Meteorološke stanice,
- Monitoring životne sredine,
- Poljoprivreda,
- Sportski objekti,
- Aplikacije za marine i luke,
- Aerodromi,
- HVAC,
- Gradnja,
- Obnovljiva energija,
- Automatizacija zgrada.
TEHNIČKE KARAKTERSITIKE
| Brzina vjetra Osjetnik Mjerni opseg Rezolucija Točnost |
Ultrazvučni 0…50m/s 0.1m/s Veća vrijednost ± 0,2 m/s ili ± 2%, (0…35 m/s) ± 3% (> 35 m/s) |
| Smjer vjetra Osjetnik Mjerni opseg Rezolucija Točnost |
Ultrazvučni 0…359°C 1° ± 2° RMSE od 1.0 m/s |
| Općenito Napajanje Potrošnja Analogni izlazi Digitalni izlaz |
10VDC…30VDC (15…30 VDC za verziju sa 0…10V analognim izlazom) 26mA @ 12Vdc 2 analogna izlaza za smjer i brzinu vjetra. Izdvojiti prilikom narudžbine između 4…20mA (standard), 0…1V, 0…5V i 0…10V (opcija 0…10V zahtjeva napajanje 15…30Vdc) RS485 MODBUS-RTU muški konektor M23 19 pinova -20…+55 °C H=179mm, Ø =150mm (HD52.3D, HD52.3D4) 90 m/s cca 640g Plastični materijal: LURAN®S (ASA) sa metalnim dijelovima od AISI 316 IP66 |
