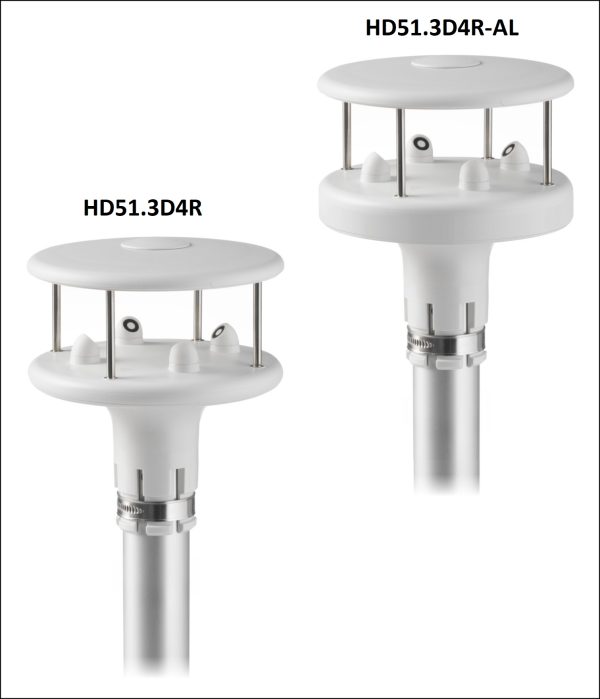

DeltaOhm HD51.3D…, visoko efikasni i za teške uvjete, dvodimenzionalni ultrazvučni anemometar
Visoko osjetljivi uređaj za mjerenje malih brzina strujanja i smjera vetra, U-V Kartezijeve komponente brzine vjetra.
Opis proizvoda
DeltaOHM-HD51.3D-ultrasonic-high-speed-anemometer-datasheet-en.pdf754.58 KB
HD51.3D4R i HD51.3D4R-AL su dvodimenzionalni ultrazvučni statički anemometri sa integriranim grijačem. Grijač sprječava nakupljanje snega i formiranje leda, omogućavajući precizna mjerenja u svim uvjetima okoline.
HD51.3D4R-AL je opremljen poboljšanim grijačem, za brzo odmrzavanje, i kućištem od anodizirane aluminijske legure s antikorozivnim premazom koji omogućava korištenje instrumenta čak i u posebno agresivnoj atmosferi (npr. Morsko okruženje). Anemometar zadovoljava zahtjeve standarda MIL-STD-810G Metoda 509.6 (antikorozivni test za slanu maglu). Visoka otpornost na elektromagnetske smetnje čini anemometar prikladnim za mjerenja u električnim bučnim okruženjima (npr. Industrijska okruženja, vjetroelektrane, itd.).
Anemometri mjere:
- brzinu vjetra do 80m/s (HD51.3D4R-AL) ili 85m/s (HD51.3D4R),
- smjer vetra,
- udare vetra,
- atmosferski tlak (sa internim senzorom).
Dostupni izlazi:
- RS232, RS485 i RS422 izolirani serijski izlazi sa NMEA i MODBUS-RTU standardni protokol i ASCII protokol,
- Dva analogna izlaza za brzinu i smjer vjetra ili za brzinu U-V Kartezijske komponente, tvornički konfigurirani 4…20mA (standard), 0…1V, 0…5V ili 0…10V (odrediti kod narudžbe).
Montaža na Ø 40 mm jarbol. Električni priključak se vrši preko M23 konektora koji se nalazi na dnu instrumenta. Napajanje instrumenta (bez grijača) 12… 30 Vdc. Napajanje grijača 24 Vdc. Svi senzori instrumenta su tvornički kalibrirani i ne zahtjevaju dodatne intervencije korisnika (kalibracija na terenu nije potrebna). Odsustvo pokretnih dijelova minimizira održavanje instrumenta.
Glavne primjene
- Monitoring vjetroelektrana,
- Daljinske meteorološke stanice,
- Zgrade, konstrukcije i kontrola mostova,
- Luke, aerodromi i heliodromi,
- tuneli za puteve i željeznički tuneli.
HD51.3D4R i HD51.3D4R-AL su dvodimenzionalni ultrazvučni statički anemometri sa integrisanim grejačem. Grejač sprečava nakupljanje snega i formiranje leda, omogućavajući precizna merenja u svim uslovima okoline.
HD51.3D4R-AL je opremljen poboljšanim grejačem, za brzo odmrzavanje, i kućištem od anodizirane aluminijske legure s antikorozivnim premazom koji omogućava korišćenje instrumenta čak i u posebno agresivnoj atmosferi (npr. Morski okruženje). Anemometar zadovoljava zahteve standarda MIL-STD-810G Metoda 509.6 (antikorozivni test za slanu maglu). Visoka otpornost na elektromagnetske smetnje čini anemometar prikladnim za merenja u električnim bučnim okruženjima (npr. Industrijska okruženja, vetroelektrane, itd.).
Anemometri mere:
- brzinu vetra do 80m/s (HD51.3D4R-AL) ili 85m/s (HD51.3D4R),
- smer vetra,
- udare vetra,
- atmosferski pritisak (sa internim senzorom).
Dostupni izlazi:
- RS232, RS485 i RS422 izolovani serijski izlazi sa NMEA i MODBUS-RTU standardni protokol i ASCII protokol,
- Dva analogna izlaza za brzinu i smer vetra ili za brzinu U-V Kartezijske komponente, fabrički konfigurisane 4…20mA (standard), 0…1V, 0…5V ili 0…10V (odrediti kod narudžbe).
Montaža na Ø 40 mm jarbol. Električni priključak se vrši preko M23 konektora koji se nalazi na dnu instrumenta. Napajanje instrumenta (bez grejača) 12… 30 Vdc. Napajanje grejača 24 Vdc. Svi senzori instrumenta su fabrički kalibrisani i ne zahtevaju dodatne intervencije korisnika (kalibracija na terenu nije potrebna). Odsustvo pokretnih delova minimizira održavanje instrumenta.
Glavne primene
- Monitoring vetroelektrana,
- Daljinske meteorološke stanice,
- Zgrade, konstrukcije i kontrola mostova,
- Luke, aerodromi i heliodromi,
- tuneli za puteve i željeznički tuneli.
| HD51.3D4R | HD51.3D4R-AL | |
| Brzina vjetra | ||
| Vrsta osjetnika | Ultrazvučni | |
| Mjerni opseg | 0…85m/s | 0…80m/s |
| Rezolucija | 0.01m/s | |
| Točnost | ± 0.2 m/s ili ± 2%, veća vrijednost (0…60 m/s), ± 3% (> 60 m/s) | |
| Smjer vetra | ||
| Vrsta osjetnika | Ultrazvučni | |
| Mjerni opseg | 0…359.9°. Da bi se izbjegla oscilacija analognog izlaza oko 0 °, može se podesiti proširen opseg od 0 do 539,9 °. | |
| Rezolucija | 0.1° | |
| Točnost | ± 2° RMSE (brzina vjetra > 2 m/s) | |
| Atmosferski tlak | ||
| Vrsta osjetnika | Piezootporni | |
| Mjerni opseg | 300…1100 hPa | |
| Rezolucija | 0.1 hPa | |
| Točnost | ± 0.5 hPa @ 20 °C | |
| Opći podaci | ||
| Napajanje instrumenta (bez grijača) | 12…30 Vdc | |
| Napajanja grijača | 24 VDC ± 10% | |
| Potrošnja struje instrumenta (bez grijača) | 60 mA @ 24 Vdc | |
| Potrošnja struje grijača | 15 W @ 24 Vdc | 80 W @ 24 Vdc |
| Serijski izlazi | Izolirani RS232, RS485 i RS422 | |
| Komunikacijski protokoli | NMEA, MODBUS-RTU, ASCII proprietary | |
| Analogni izlazi | 2 analogna izlaza, za brzinu i smjer vjetra ili za brzinu U-V Kartezijske komponente. Izlaz po izboru 4…20 mA (standard, max. teret 500 Ω), 0…1 V, 0…5 V i 0…10 V. Izlazi su izolirani od napajanja. |
|
| Mjerni interval | Od 250 ms do 1 s | |
| Prosečni interval brzine vjetra | Podesiv od 1 s do 10 min | |
| Interval računanja udara vjetra | Podesiv od 1 s do 10 min | |
| Električne konekcije | 19-pinski M23 muški konektor | |
| Radna temperatura | -40…+60 °C | |
| Klasa zaštite | IP66 | |
| Anti-korozivni test | Prema MIL-STD-810G metodi 509.6 (48 sati izlaganja + 48 sati sušenja) | |
| Brzina “preživljavanja” | 90 m/s | 100 m/s |
| Masa | 640 g approx. | 1.4 kg approx. |
| Kućište | ASA sa aluminijskim i AISI 316 metalnim dijelovima | Anodizirana aluminijska legura i AISI 316 |
| Instalacija/postavljanje | na stupu Ø40 mm vanjski Ø36 mm unutarnji | |
