DeltaOhm HD 978TR3, HD 978TR4, HD 978TR5, HD 978TR6, konverteri/pojačala signala 4…20mA ili 0…10Vcc
Pretvarači/pojačala signala.
Opis proizvoda
HD_978TR3_HD_978TR4_HD_978TR5_HD_978TR6.pdf(387.79 KB)
HD 978TR3, HD 978TR4, HD 978TR5, HD 978TR6.
Pretvornici / pojačala signala s 4 ÷ 20mA ili 0 ÷ 10Vcc izlazom.
Podesivi sav HD788-TCAL preko PC kroz RS232C.
Podesiva pretvarači / pojačala signala sa strujnim ili naponskim izlazom.
HD978TR3, HD978TR4, HD978TR5 i HD978TR6 su podesivi pretvarači signala / pojačala sa mV ulazom. mV raspon ulaznog signal može biti konfiguriran od -10mV do + 60mV, pomoću HD778-TCAL simulatora i DeltaLog7 softver ili kalibratora s mV izlazom. HD978TR3 i HD978TR5 imaju 4 … 20mA strujni izlaz. HD978TR4 i HD978TR6 imaju 0 … 10Vdc naponski izlaz.
0 … 1Vdc, 0 … 5Vdc i 1 … 5Vdc izlazi dostupni su na zahtjev.
LED označava alarm i pomaže korisniku tijekom programiranja. Instrument je također zaštićen od inverzije polariteta.

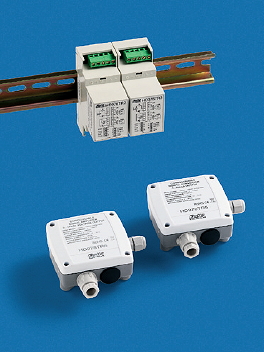

Ulaz i izlaz su galvanski odvojeni: to je nužno kako bi se uklonili probleme zbog međusobnog utjecaja uređaja.Instrument je smješten u 2 modula Din (širina 35mm) kučište sa standardnim priključkom za 35mm omega šinu; za modele HD978TR3 i HD978TR4; zidno kučište za modele HD978TR5 i HD978TR6.
4 … 20mA strujni izlazni stupanj od HD978TR3 i HD978TR5 je 2 žilni pasivni, a napaja konverter kroz strujnu petlju.
TEHNIČKE KARAKTERISTIKE @25°C 24Vdc.
| ULAZ | HD978TR3 – HD978TR5 | HD978TR4 – HD978TR6 |
| Mjerni opseg | -10mV … +60mV configurable | |
| Tvornički opseg | 0…20mV | |
| Minimalni mjerni opseg | 2mV | |
| Ulazna impedancija | 1 MOhm | |
| Točnost | ±0.04%F.S. ±20μV | |
| Radna tempartura | -30 … +70°C | |
| Temperatura skladištenja | -40…+80°C | |
| Relativna vlaga | 0…90%RH (without condensation) | |
| IZLAZ | HD978TR3 – HD978TR5 | HD978TR4 – HD978TR6 |
| Tip izlaza | 4…20 mA (or 20…4 mA) two-wired 22 mA, in case of unconnected input |
0 … 10Vdc (0…1Vcc, 0…5Vdc, 1…5Vdc upon request) |
| Rezolucija | 4 μA | 20μV |
| Napajanje | 9…30Vdc for the 4…20mA current output |
15…30Vdc (4mA) for the 0 … 10Vcc current output, 10…30Vdc (4mA) for the other outputs |
| Zaštita od inverzije polariteta |
40Vmax | |
| Osjtljivost na promjene napona napajanja |
0,4 μA//V | 2μA/V |
| Grijanje | 2 minutes | |
| Termalni drift | 0.02% F.S./°C | |
