DeltaOhm HD 688T, modularni temperaturni transmiter
Uređaj za mjerenje temperature sa Pt100 osjetnicima.
Opis proizvoda
HD 688T modularni temperaturni transmiter, Pt100 osjetnik, galvanski odvojeni ulaz / izlaz i napajanje
Izlaz; analogni signal: 0 ÷ 20 mA / 4 ÷ 20 mA / 0 ÷ 10 Vdc.

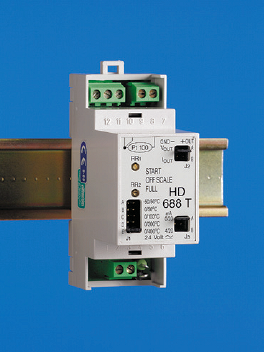

HD 688T, ugrađen u 2 DIN mod kučište za asimetričnu vodilicu 35 mm. Modul pretvara signal iz Pt100 u analogni signal koji može biti izabran putem premosnice (jumper) između 0 ÷ 20 mA, 4 ÷ 20 mA i 0 ÷ 10 Vdc.
3 – slojna izolacija omogućuje da se izbjegne uzajamni utjecaj različitih mjernih krugova.
HD 688T se sastoji od sljedećih krugova:
– ulaz uključuje linearizaciju krivulja i izjednačavanja otpora kabla (3 žice) od Pt100, pretvaranje iz napona u frekvenciju;
– univerzalna izlazni stupanj preo jumpera, pretvaranje iz frekvencije u napon;
– napajanje.
Konfiguracija mjernog raspona ili izlaznog signala može se mijenjati u bilo koje vrijeme. Posebnost; nakon promjene nije potrebna kalibracija.
TEHNIČKE KARAKTERISTIKE
| ULAZ | KONFIGURACIJA |
| Ulazni signal | Pt100 (IEC 751) |
| Mjerni opseg | -50…+50°C / 0…+50°C / 0…+100°C 0…+200°C / 0…+400°C |
| Struja | 1 mA |
| IZLAZ | |
| Izlazni signali | 0÷10Vdc, 0÷20 mA, 4÷20 mA |
| Max. teret | 5 mA 500Ω |
| Izlazna impedancija | 0,1Ω, 1MΩ, 1MΩ |
| NAPAJANJE | |
| Ulazni napon | 12÷24 Vac/dc ± 10%, 65 mA |
| Radna temperatura | -10°C…+50°C (max. radna temperatura za ispravan rad elektronika) |
