DeltaOhm HD 32.7, HD 32.8.8, HD32.8.16
HD 32.7, HD 32.8.8, HD 32.8.16, data logeri za mjerenje temperature.
Opis proizvoda
HD32_7_8_16_uk.pdf)172.97 KB)_uk.pdf

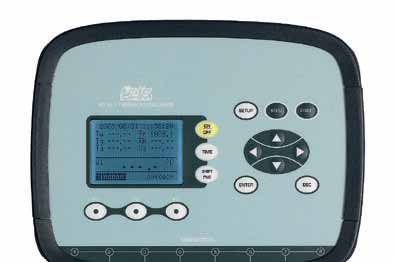

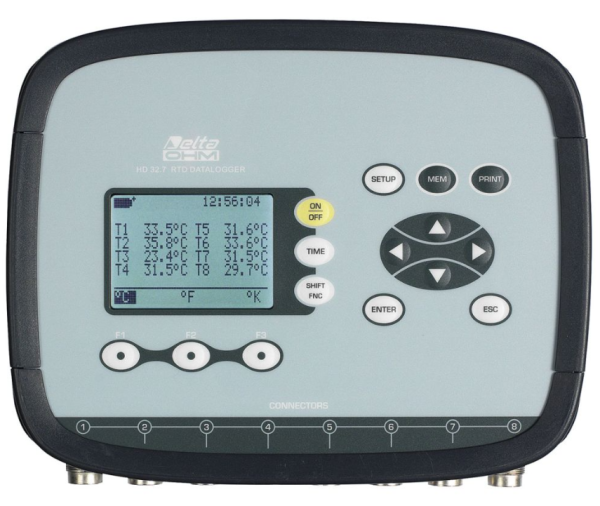

HD32.7 – robustan 8 kanalni data logger za Pt100 osjetnike opremljen SICRAM modulom.
- mjerne jedinice °C, °F, °K,
- flash memorija organizirana u 64 sekcija ukupnog kapacitete 96000 mjerenja za svaki od 8 ulaza.
Memoriranje se može organizirati na dva naćina:
– kada se memorija napuni brišu se najstariji podaci (circular memeory)
– spremanje podataka stane kada se memorija napuni, - istovremeni prikaz mjerenja na zaslonu za sve kanale (8),
- max, min ili prosjek spremljenih vrijednosti,
- podesivi interval memoriranja: 2, 5, 10, 15, 30 sekundi
1, 2, 5, 10, 15, 20, 30 minuta i 1h, - memoriranje se pože podesiti i sa vremenskim početkom i krajem rada,
- skidanje podataka: RS232C, 1200…38400 baud ili USB 1.1 – 2.0,
- DeltaLog9 program za skidanje i obradu podataka,
- LCD grafički zaslon sa pozadinskim osvjetljenjem 128x64px,
- postavljanje uređaja preko vlastite tipkovnice; nije potrebna veza sa PC-om,
- lozinka za zaključavanje tastature,
- Napajanje: 4 x 1,5 alakalne C-BABY tip baterije ili vanjsko napajanje 12VDC-1A,
- Potrošnja @6VDC.
Osnovna namjena uređaja: za mjerenje na strojevima i opremi, mapiranje, validacija, kontrola u proizvodnji.
TEHNIČKE KARAKTERISTIKE
| Broj ulaza (kanala) | 8 DIN 45326 8-pinski muški konektori. |
| Točnost uređaja | kada memorira ±0.01°C ±1 znamenka (u mjernom opsegu do ±199.99°C) ±0.1°C ±1 znamenka ostatak mjernog opseg |
| Točnost internog sata | 1min/mj. max drift |
| Mjerne jedinice | °C, °F, °K |
| Rezolucija | 0.01°C (u mjernom opsegu do ±199.99°C) 0.1°C ostatak mjernog opsega |
| Mjerni opseg | -200°C … 650°C |
| Zaslon | Grafički LCD ekran sa pozdinskim osvjetljenjem 128×64 pixel. |
| Tipkovnica | 15 tipki, mogu se konfigurirati bez PC-a. |
| Funkcija zaključavanja tipkovnice | sa lozinkom |
| Memorija | podijeljeno u 64 bloka |
| Kapacitet memorije | 96.000 mjesta za svaki ulaz. |
| Sigurnost podataka | neograničeno |
| Napajanje | 4 x 1.5V alkalne baterije tip C-BABY Vanjsko napajanje 12Vdc-1A Konektor, vanjski Ø 5.5mm, unutarnji Ø 2.1mm. |
| Potrošnja struje @6Vdc | < 60μA kada je uređaj isključen < 60μA u “sleep” modu sa svim sondama < 40mA u radu sa svim sondama |
| Autonomija | 200h sa 7800mAh alkalnim baterijama sa svim sondama |
| Skidanje podataka | RS232C od 1200 do 38400 baud, galvanski izolirano. Sub D 9-polni muški konektorr. USB 1.1 – 2.0 galvanski odvojeno |
| Radni uvjeti okoliša Radna temperatura -5 … 50°C Temperatura skladištenja Relativna vlaga okoliša Klasa zaštite IP64 |
-5 … 50°C -25 … 65°C 0 … 90% RH bez kondenzacije IP64 |
| Instrument Dimenzije (D x Š x V) 220x180x50 mm Težina 1100 g (sa baterijama) Materijali ABS, poikarbonat i aluminij |
220x180x50 mm 1100 g (sa baterijama) ABS, poikarbonat i aluminij |
| Sonde | sve Delta Ohm Pt100 sonde sa SICRAM modulom serije TP47…, TP49…., TP87 i 4 žilne Pt100 sondes Mogu se dobiti sonde po narudžbi. |
HD 32.8.8
Data loger sa 8 ulaza za termoparove.
HD32.8.16
Data loger sa 16 ulaza za termoparove.

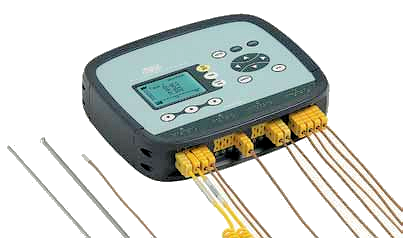

HD32.8.8, HD32.8.16 – robustan 8 kanalni odn. 16 kanalni data logger za termopar osjetnike tipa K, J, T, N, R, S, B i E.
- Mjerne jedinice °C, °F, °K, promjenjivo,
- Flash memorija organizirana u 64 sekcija ukupnog kapacitete 800000 mjerenja jednako raspodjeljeno na sve ulaze, Memoriranje se može organizirati na dva naćina,
- Kada se memorija napuni brišu se najstariji podaci (circular memory),
- Spremanje podataka stane kada se memorija napuni,
- Istovremeni prikaz mjerenja na zaslonu za 4 kanala max, min ili prosjek spremljenih vrijednosti,
- Podesivi interval memoriranja: 2, 5, 10, 15, 30 sekundi 1, 2, 5, 10, 15, 20, 30 minuta i 1h,
- Memoriranje se pože podesiti i sa vremenskim početkom i krajem rada,
- Skidanje podataka: RS232C, 1200…38400 baud ili USB 1.1 – 2.0,
- DeltaLog9 program za skidanje i obradu podataka,
- LCD grafički zaslon sa pozadinskim osvjetljenjem 128x64px,
- Postavljanje uređaja preko vlastite tipkovnice; nije potrebna veza sa PC-om,
- Lozinka za zaključavanje tastature,
- Napajanje: 4 x 1,5 alakalne C-BABY tip baterije ili vanjsko napajanje 12VDC-1A ili preko USB porta na PC-u,
- Potrošnja @6VDC.
Upotreba: mjerenje kompleksnih sistema sa puno mjernih točaka, testna postrojenja, farmaceutska industrija, prehrambena industrija, validacije, itd.
TEHNIČKE KARAKTERISTIKE
| Broj ulaza | 8 za HD32.8.8 16 za HD32.8.16 |
| Konekcije | Minijaturni ženski ulaz za termoparove |
| Mjerni opseg i točnost uređaja Tc: K Tc: J Tc: T Tc: R |
-200…+1370°C / ±0.1°C do 600°C ±0.2°C preko 600°C -100…+750°C / ±0.1°C do 400°C ±0.2°C preko 400°C -200…+400°C / ±0.1°C -200…+1300°C / ±0.1°C do 600°C ±0.2°C preko 600°C +200…+1480°C / ±0.3°C +200…+1480°C / ±0.3°C +200…+1800°C / ±0.4°C -200…+750°C/ ±0.1°C do 300°C ±0.2°C preko 300°C |
| Točnost se odnosi SAMO na instrument; greška odn točnost sonde nije ukalkulirana | |
| Rezolucija | 0.05°C u opsegu do ±199.95°C 0.1°C ostatak opsega |
| Drift pri @20°C | 0.02%/°C |
| Drift nakon 1 godine | 0.1°C/g |
| Točnost internog sata | 1min/mj. max drift |
| Mjerne jedinice | °C, °F, °K |
| Zaslon | Grafički LCD ekran sa pozdinskim osvjetljenjem 128×64 pixel. |
| Tipkovnica | 15 tipki, mogu se konfigurirati bez PC-a. |
| Funkcija zaključavanja tipkovnice | sa lozinkom |
| Memorija | podijeljeno u 64 bloka |
| Kapacitet memorije | 96.000 mjesta za svaki ulaz. |
| Sigurnost podataka | neograničeno |
| Napajanje | 4 x 1.5V alkalne baterije tip C-BABY Vanjsko napajanje 12Vdc-1A Konektor, vanjski Ø 5.5mm, unutarnji Ø 2.1mm ili preko USB porta na PC-u |
| Potrošnja struje @6Vdc | < 60μA kada je uređaj isključen < 60μA u “sleep” modu sa svim sondama < 40mA u radu sa svim sondama |
| Autonomija | 200h sa 7800mAh alkalnim baterijama s svim sondama |
| Preuzimanje podataka | RS232C od 1200 do 38400 baud, galvanski izolirano. Sub D 9-polni muški konektor. USB 1.1 – 2.0 galvanski odvojeno |
| Radni uvjeti okoliša Radna temperatura Temperatura skladištenja Relativna vlaga okoliša Klasa zaštite   |
|
