DeltaOhm HD 30.1, spektroradiometar, data loger

HD30.1.pdf(584.32 KB)

HD30.1 instrument napravljen za spektralnu analizu svjetlosti u vidljivom i UV spektru.
Instrument je dizajniran kombinirajući maksimalnu upotrebljivost, smanjenje troškova i jednostavnost korištenja.

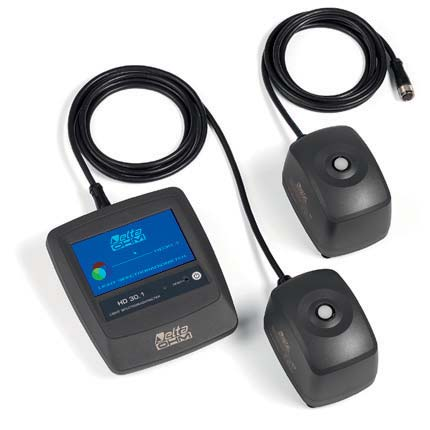

Sastoji se od dva elementa međusobno povezanih pomoću kabela: data loger indikator HD30.1 i mjernih senzora HD30.S1 (spektralni raspon između 380nm-780nm) i HD30.S2 (spektar između 220 nm-400 nm).
Datalogger-indikator HD30.1, temelji se na Linux operativnom sustavu, obrađuje i upravlja podacima. Ima veliki zaslon u boji osjetljiv na dodir, koji omogućuje jednostavnu implementaciju mjerenja, kao i njihov prikaz i spremanje. Spektar i dobiveni parametri mogu se spremiti i u internoj memoriji (150MB) i u vanjskoj memoriji (micro-SD kartice ili USB ključ). Format je kompatibilan s najčešćim programima za analizu i obradu podataka. Osim backup podataka, softver omogućuje spremanje slike grafova.
Glavne veličine foto-radiometrije izračunavaju se u HD30.1 preko isporučenog programa.
Analizirani spektar varira ovisno o senzoru koji se koristi za mjerenje:

• Vidljivo područje (380nm-780nm) pomoću HD30.S1 senzora,
• UV područje (220 nm-400 nm) pomoću HD30.S2 senzora.

Mjerni senzori su promjenjivi i kalibrirani (kalibracijska datoteka je pohranjena u svakoj sondi)

HD30.S1 senzor analizira vidljivi spektar (380nm-780nm) i izračunava sljedeće foto-kolorimetrijski veličine:
Osvjetljenje [lux], temp. boje u korelaciji CCT [K], trikromatske koordinate [x, y] (CIE 1931) ili [u ‘, v’] (CIE1978), CRI (indeks prikaza boja, R1 … R14, Ra), PAR [μmolfot / sm2].
HD30.S2 senzor analizira ultraljubičastog spektar (220 nm-400 nm) i izračunava sljedeće radiometrijskih veličine:
UVA zračenje (W / m2), UVB zračenje (W / m2) i UVC zračenje (W / m2)
Oba senzora imaju optički ulaz opremljen s novom generacijom difuzora koji optimizira odziv po kosinusovom zakonu, a ne uzrokujei spektralna deformacije ..
Podaci koje se odnose na umjeravanje, za svaku sonde su pohranjeni u memoriji.
Sustav radi s baterijama (punjive, 3.7V, 6.6Ah) ili spojeni na vanjsko napajanje (SWD06), koja ima dvojaku funkciju uključivanja uređaja i punjenje baterije.
Trajanje baterije dok instrument radi je oko 10 sati, što se može produljiti u posebnim uvjetima korištenja.
