DeltaOhm HD 2114.0, HD 2114.2, HD 2134.0, HD 2134.2, HD 2164.0, HD2164.2 manometar – termometar, HD 2114B.0, HD 2114B.2 manometar – barometar – termometar
Uređaji za mjerenje tlaka i temperature.
Opis proizvoda
HD2114_2134_2164_2114B_uk.pdf(464.63 KB)

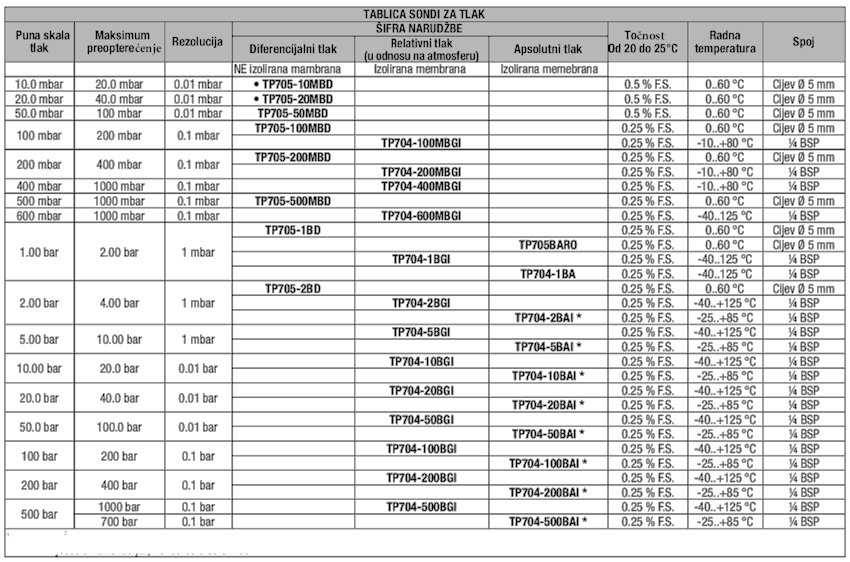

Prijenosni uređaji sa velikim osvjetljenim LCD ekranom. Koriste se za mjerenje apsolutnog, relativnog i diferencijalnog tlaka te temperature. Za mjerenje tlaka potrebno je imati i elektronički modul PP471 koji služi kao sučelje, veza između uređaja i sondi serije TP704, TP705. Modeli HD2114B.0 i HD2114B.2 u sebi imaju ugrađen osjetnik za barometarski tlak.
Mjere temperaturu pomoću ubodnih, uronjivih, kontaktnih i zračnih sondi. Osjetnici koji se koriste su Pt100 sa SICRAM modulom ili i Pt100 (4 žice) za direktno spajanje na uređaj.
Sonde su opremljene automatskim modulom (SICRAM) za prepoznavanje. Kalibracijski podaci (tvornički) su spremljeni u istoj.
Uređaj HD2114.2, HD2134.2, HD2164.2 i HD2114B.2 ujedno imaju i opciju memoriranja podataka (data logger). Može pohraniti 36000 mjerenja i naknadno prenjeti na PC preko RS232 ili USB ulaza. Moguće je programirati interval memoriranja, baud interval i printanje.
Uređaji su opremljeni sa serijskim portom RS232C i mogu prenjeti spremljana mjerenja, u realnom vremenu, na PC ili printer.
Ima funkcije memoriranja max., min. vrijednosti kao i izračunavanje srednje. Peak funkciju koja detektira prisutnost vršnih vrijednosti tlaka.
Ostale važne funkcije:
- relativna vrijednost,
- HOLD (zamrzne očitanje),
- automatsko gašanje uređaja.
Uređaji imaju klasu zaštite IP66
TEHNIČKE KARAKTERSITIKE UREĐAJA
| Instrument Dimenzije (D x Š x V) Težina Materijali Zaslon |
185x90x40mm 470g (sa baterijama) ABS, guma 2×4½ znamenka plus simbol Vidljiva površina: 52x42mm |
| Radni uvjeti okoliša Radna temperatura Temperatura skladištenja Relativna vlaga okoliša Klasa zaštite |
-5 … 50°C -25 … 65°C 0 … 90% RH, bez kondenzacije IP66 |
| Napajanje Baterije Autonomija Potrošnja struje kada je uređaj isključen Vanjsko napajanje |
4 Baterije 1.5V tip AA 200 h sa 1800mAh alkalnim baterijam 20μA 12Vdc / 1000mA |
| Mjerne jedinice | °C – °F – Pa – hPa – kPa – mbar – bar – atm mmHg – mmH2O – kgf/cm2 – PSI – inchHg |
| Postojanost podataka | Neograničeno, ovisno o stanju betarija |
| Vrijeme Datum i vrijeme Točnost |
U realnom vremenu 1min/mjesečno max drift |
| Memorija modeli HD2..4.2 Tip Količina Intervali memoriranja |
2000 strana, svaka sadrži 18 mjerenja 36000 mjerenja (tlak – temperatura) 1,5,10,15,30 s.; 1,2,5,10,15,20,30 min.;1h |
| Serijsko sučelje RS232C Tip Baud rate Data bit Parity Stop bit Kontrola protoka Dužina kabla Interval printanja |
RS232C galvanski odvojeno može se postaviti od 1200 do 38400 baud 8 Ne 1 Xon/Xoff Max. 15m 1,5,10,15,30 s.; 1,2,5,10,15,20,30 min.; 1h |
| USB sučelje – modeli HD2..4.2 Tip |
1.1 – 2.0 galvanski odvojeno |
| Konekcije Ulazni modul za sonde RS232C serijsko sučelje USB sučelje Vanjsko napajanje |
2 x brze spojnice d=5mm 8-polni MiniDin konektor Tip B MiniUSB konektor 2-polni konektor(+ u sredini) |
| Mjerni opsezi i točnost uređaja – temperatura Pt100 mjerni opseg Rezolucija Točnost uređaja Drift nakon 1 godine |
-200…+650°C 0.1°C ±0.1°C 0.1°C/godina |
| Tehničke karakteristike PP471 Točnost Trajanje vršne vrijednosti Točnost vršna vrijednost |
±0.05% od pune skale ≥5ms ±0.5% od pune skale |
