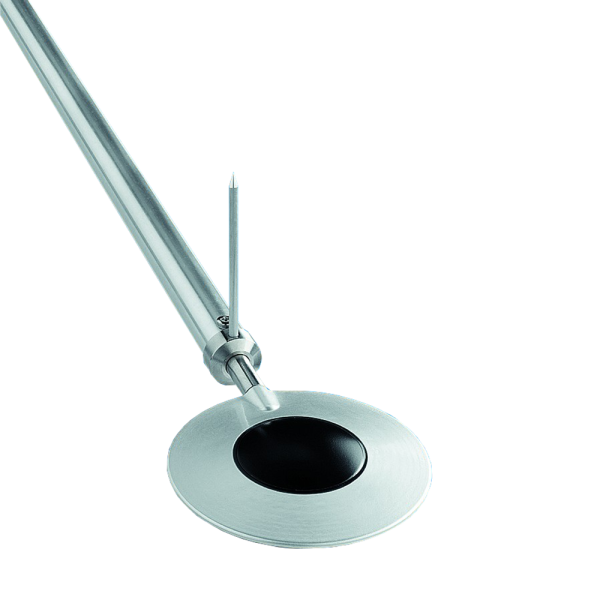

DeltaIOhm LP NET 07, net radiometar

LP_NET_07.pdf(331.46 KB)

LP NET 07 mjeri neto zračenja preko površine u spektru blizu UV-a do dalekog IC-a. Neto zračenje se definira kao razlika između radijacije koja stiže na gornju površinu i ozračivanje na donjoj površini neto radiometra. Površina gornje prijemnika mjeri izravnu solarnu radijacije plus difuznu i zračenja iz neba (oblaci) na većim valnim duljinama dok donja površina mjeri Sunčevo zračenje reflektirano od tla (albedo) i zračenja valne duljine emitirana sa zemlje .Instrument je dizajniran i konstruiran kako bi se koristiti na otvorenom u svim vremenskim uvjetima.
Osim njegova upotrebe u meteorologiji za mjerenje energetske ravnoteže, LP NET 07 može se koristiti u zatvorenom prostoru za mjerenje temperature zračenja (ISO 7726).

Princip rada

Rad LP NET 07 se pazira na termopilskom osjetniku čiji topli spojevi su u toplinskom kontaktu sa prijemnik, a gornji hladne spojevi u toplinskom kontaktu s donjom prijemnika. Razlika temperature između dva prijemnika je proporcionalna neto zračenju. Razlika između temperature toplog i hladnog spoja se pretvara u napon pomoću Seebeck učinka. Dva prijemnika su izrađeni iz jednog sfernog dijela obloženog teflonom®.Posebni oblik dva prijemnika daje reakciju u skladu s kosinusom .Teflonski® premaz, uz to što pruža adekvatnu zaštitu za vanjsku upotrebu na duže vrijeme bez opasnosti od oštečenja, ima konstantni spektralni odziv od UV (200 nm) do IC (100 m).

TEHNIČKE KARAKTERISTIKE
